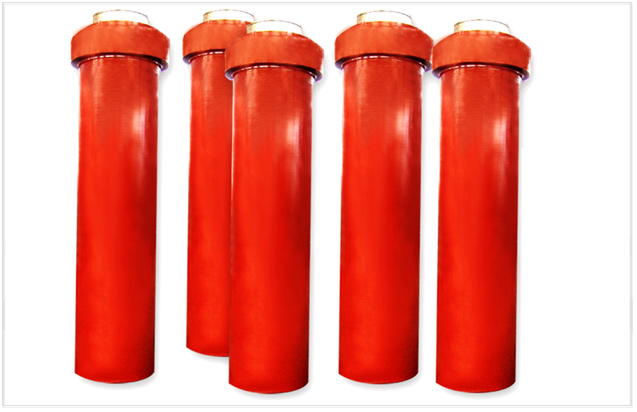

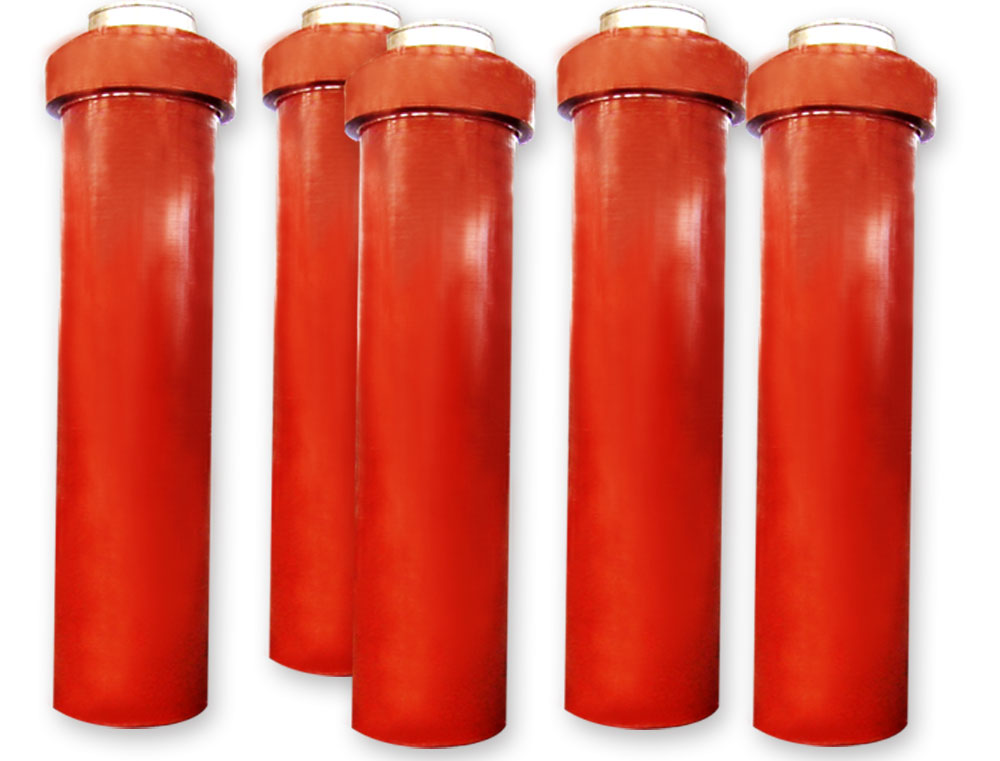

| ★產品展示——大型油缸系列 （注：缸徑和行程可根據客戶的要求設計制作） |
| |
|
| |
φ520 |

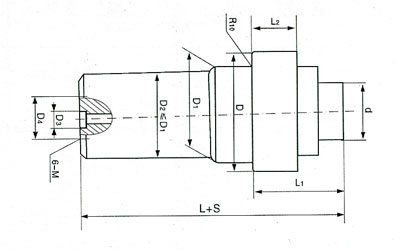

| ※安裝外型圖： |
|
|
| |
注：1、上置式油口固定螺栓孔及柱塞端面聯接，定貨時另行商定。
2、小型柱塞大型油缸進油口位置可由用戶自定。
3、D1為柱塞缸安裝定位尺寸；缸體外徑D2≤D1
|
|
※規格/技術參數
d |
D |
D1 |
D2 |
D3×深 |
D4 |
L |
L1 |
L2 |
6-M |
100 |
|
|
φ140 |
- |
M27×2 |
|
|
|
- |
125 |
|
|
φ180 |
- |
M27×2 |
|
|
|
- |
140 |
φ310 |
φ210 |
φ194 |
- |
M27×2 |
300 |
140 |
70 |
- |
160 |
φ360 |
φ230 |
φ230 |
- |
M33×2 |
320 |
140 |
70 |
- |
180 |
φ360 |
φ260 |
φ260 |
- |
M33×2 |
350 |
165 |
80 |
- |
200 |
φ380 |
φ280 |
φ280 |
- |
M42×2 |
375 |
165 |
80 |
- |
220 |
φ400 |
φ310 |
φ310 |
- |
M42×2 |
400 |
185 |
100 |
- |
230 |
φ410 |
φ310 |
φ310 |
- |
M42×2 |
410 |
185 |
100 |
- |
240 |
φ420 |
φ340 |
φ340 |
φ54×5 |
φ120 |
430 |
185 |
100 |
M16 |
250 |
φ460 |
φ350 |
φ350 |
φ54×5 |
φ120 |
430 |
220 |
110 |
M16 |
260 |
φ505 |
φ360 |
φ360 |
φ54×5 |
φ120 |
440 |
260 |
135 |
M16 |
280 |
φ520 |
φ395 |
φ395 |
φ54×5 |
φ120 |
460 |
280 |
135 |
M16 |
300 |
φ540 |
φ410 |
φ410 |
φ54×5 |
φ120 |
460 |
280 |
160 |
M16 |
320 |
φ570 |
φ440 |
φ440 |
φ54×5 |
φ120 |
475 |
285 |
200 |
M16 |
340 |
φ590 |
φ465 |
φ465 |
φ66.5×5 |
φ136 |
520 |
300 |
200 |
M24 |
360 |
φ610 |
φ500 |
φ500 |
φ66.5×5 |
φ136 |
630 |
330 |
200 |
M24 |
400 |
φ680 |
φ570 |
φ570 |
φ66.5×5 |
φ136 |
690 |
330 |
200 |
M24 |
420 |
φ735 |
φ612 |
φ612 |
φ70×5 |
φ140 |
700 |
380 |
250 |
M24 |
460 |
φ790 |
φ660 |
φ660 |
φ70×5 |
φ140 |
710 |
380 |
270 |
M24 |
520 |
φ900 |
φ730 |
φ730 |
φ80×5 |
φ160 |
800 |
495 |
270 |
M24 |
|
|
|
|
|
| |
|
|
|
| |
