| ★產品展示——大型油缸系列 （注：缸徑和行程可根據客戶的要求設計制作） |
| |
|
| |
|
※型號選擇
DG - J - D - C - E1 - L Y3
DG-雙作用單活塞桿液壓缸
J-活塞桿：重型
D –缸徑
C –壓力等級：8-16MPa

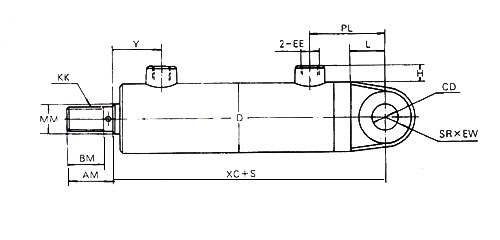

E1-安裝方式：單耳環
L-活塞桿連接方式代號：L=螺紋連接；E=耳環連接
Y3 –設計編號
|
| ※基本參數 |
| 型號 |
缸徑 |
活塞面積(cm2) |
壓力 16MPa |
大行程 |
| 無桿側 |
有桿側 |
推力(N) |
拉力(N) |
| DG-J40C-E1* |
40 |
12.57 |
8.64 |
20160 |
13800 |
1200 |
| DG-J50C-E1* |
50 |
19.64 |
13.48 |
31410 |
21560 |
1200 |
| DG-J63C-E1* |
63 |
31.17 |
21.17 |
49870 |
33870 |
1600 |
| DG-J80C-E1* |
80 |
50.27 |
34.27 |
80430 |
54980 |
1600 |
| DG-J90C-E1* |
90 |
63.62 |
43.98 |
101790 |
70360 |
2000 |
| DG-J100C-E1* |
100 |
78.54 |
53.91 |
125660 |
86260 |
2000 |
| DG-J110C-E1* |
110 |
94.99 |
63.38 |
151980 |
101410 |
2000 |
| DG-J125C-E1* |
125 |
122.72 |
83.13 |
196350 |
133010 |
2000 |
| DG-J140C-E1* |
140 |
153.86 |
103.62 |
246300 |
165870 |
2000 |
| DG-J150C-E1* |
150 |
176.72 |
119.97 |
282750 |
191940 |
2000 |
| DG-J160C-E1* |
160 |
200.96 |
136.38 |
321540 |
218210 |
2000 |
| DG-J180C-E1* |
180 |
254.34 |
175.84 |
406940 |
281340 |
2000 |
| DG-J200C-E1* |
200 |
314.16 |
219.23 |
502660 |
350770 |
2000 |
| DG-J220C-E1* |
220 |
380.13 |
257.41 |
608210 |
411860 |
2000 |
| DG-J250C-E1* |
250 |
490.87 |
336.94 |
785990 |
539100 |
2000 |
| DG-J320C-E1* |
320 |
804.25 |
549.78 |
1286800 |
879650 |
2000 |
|
| |
|
|
|
|
|
|
|
| |
