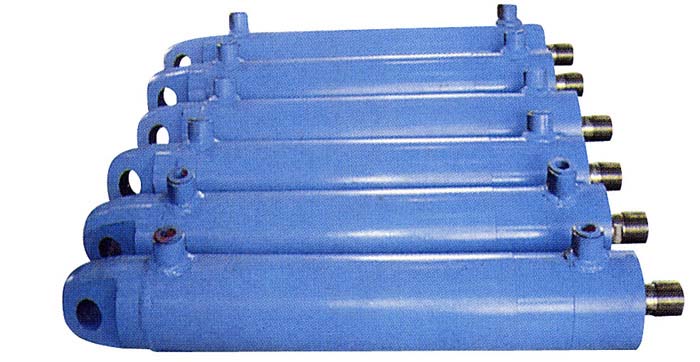

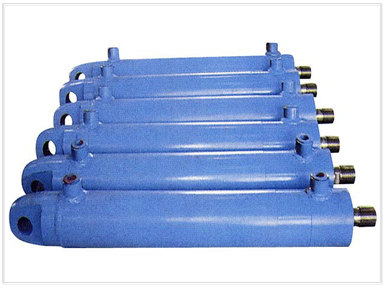

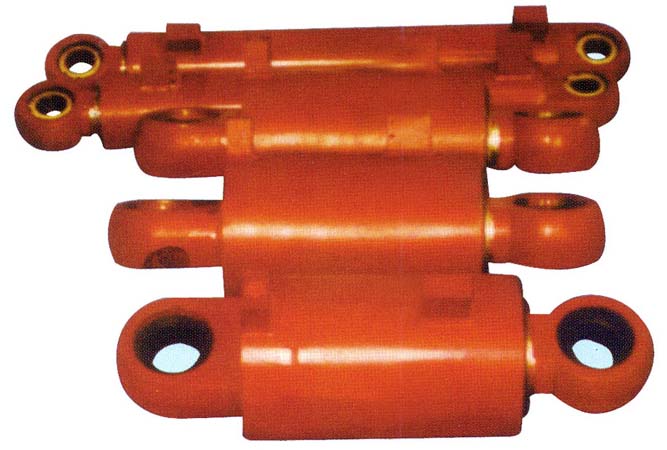

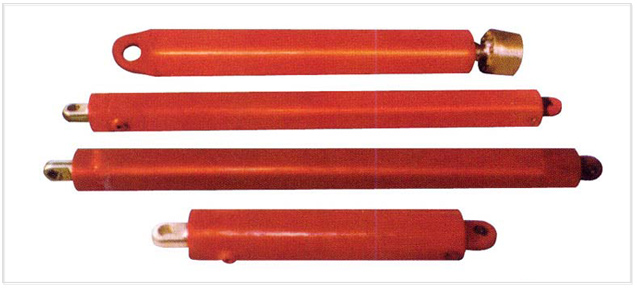

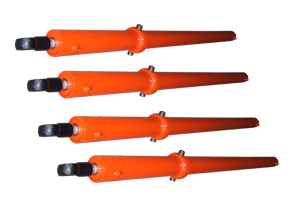

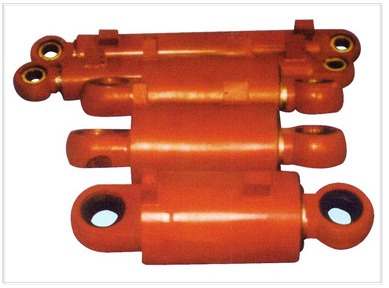

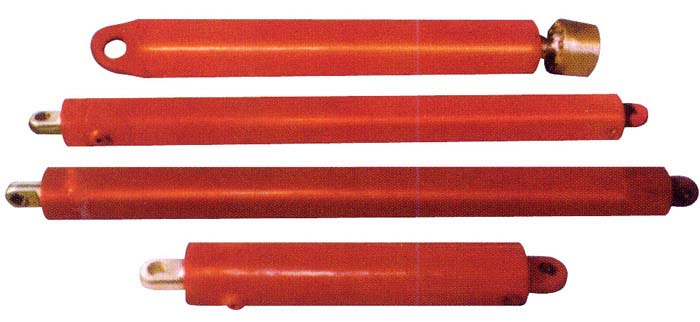

HSG系列工程液壓缸

※外形安裝連接尺寸

	工程用油缸缸體：從Φ40-Φ900mm 行程：從0-6000mm



（點擊放大）

※型號選擇
　　HSG - L - 01 - D/d × 100 -E 2 5 0 1
　　HSG-雙作用單桿活塞式液壓缸
　　L-缸蓋連接方式：L=螺紋式（缸徑≤Φ80）；K=卡鍵式（缸徑≥Φ80）
　　01 –設計序號
　　D/d –缸徑mm/活塞桿徑mm
　　100-液壓缸行程
　　E-壓力等級16MPa
　　2 –缸頭、缸筒連接方式：1=缸頭耳環帶襯套；2=缸頭恥環帶關節軸承；3=鉸軸（用于缸徑≥Φ80卡鍵式連接）；4=端部法蘭（用于缸徑≥Φ80卡鍵式連接）；5=中部法蘭（用于缸徑≥Φ80卡鍵式連接）
　　5 –活塞桿端連接方式代號：1=桿端外螺紋；2=桿端內螺紋（缸徑≥63）；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套（缸徑≥63）；5=桿端外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承（缸徑≥63）；7=整體式活塞桿耳環帶襯套（缸徑=40、50）；8=整體式活塞桿耳環帶關節軸承（缸徑=40、50）
　　0-緩沖部位代號：0=不帶緩沖；1=兩端帶緩沖；2=缸頭端帶緩沖；3=桿頭端帶緩沖
　　1 –油口連接方式代號：1=內螺紋
　　L1-活塞桿端連接方式代號：L1=桿端外螺紋；L2=桿端外螺紋▲
　　O –工作介質代號：O=機油、液壓油；W=高水基（乳化液）
　　注：型號說明中凡標有▲的目前均按非標處理。

※基本參數

型號	公稱壓力PMa	缸徑D(mm)	Ψ=1.33		Ψ=1.46		Ψ=2		小行程S(mm)	Ψ=1.46
型號	公稱壓力PMa	缸徑D(mm)	桿徑d(mm)	大行程S(mm)	桿徑d(mm)	大行程S(mm)	桿徑d(mm)	大行程S(mm)	小行程S(mm)	推力（N）	拉力（N）
HSGL01-40/dE	16	40	20	320	22	400	25	480	-	20090	14020
HSGL01-50/dE		50	25	400	28	500	32	600	-	31400	21550
HSGL01-63/dE		63	32	500	35	630	45	750	-	49870	34480
HSGL01-80/dE		80	40	640	45	800	55	950	-	49870	54980
HSGL01-80/dE		80	40	640	45	800	-	-	30	80420	54980
HSGL01-90/dE		90	45	720	50	900	63	1080	40	101790	70360
HSGL01-100/dE		100	50	800	55	1000	70	1200	40	125660	87650
HSGL01-110/dE		110	55	880	63	1100	80	1320	45	152050	102180
HSGL01-125/dE		125	63	1000	70	1250	90	1500	35	196350	134770
HSGL01-140/dE		140	70	1120	80	1400	100	1680	50	246300	165880
HSGL01-150/dE		150	75	1200	85	1500	105	1800	55	282600	191850
HSGL01-160/dE		160	80	1280	90	1600	110	1900	45	321700	219910
HSGL01-180/dE		180	90	1450	100	1800	125	2150	45	407150	281500
HSGL01-200/dE		200	100	1600	110	2000	140	2400	50	502660	350600
HSGL01-220/dE		220	110	1760	125	2200	160	2640	60	608200	411860
HSGL01-250/dE		250	125	2000	140	2500	180	3000	60	785600	539100

　　注：1.速比Ψ為活塞腔有效面積與活塞桿腔有效面積之比。
　　2.大行程原則上是：Ψ=1.33時，S=8D；Ψ=1.45時，S=10D；Ψ=2時，S=12D；（D為缸徑）。
　　3.小行程不包括缸頭、缸筒連接方式為鉸軸及中部法蘭型。
